# fta-model
Vue2组件：基于 [jointJs](https://www.jointjs.com/) 的FTA（故障树分析）模型可视化组件
## 安装
```bash
npm install fta-model --save
```
## 说明 :bulb:
1. 本组件基于 jointJs 实现，使用前请先引入 jointJs 的相关依赖，具体包括以下文件：
- joint.js
- graphlib.core.js
- dagre.js
- directed-graph.js
2. 引入步骤
- 将node_modules/fta-model/src下的libs目录，复制到项目的public/js目录下。
- 在public/index.html的 **head** 标签中添加以下代码：
```html
<script src="<%= BASE_URL %>js/libs/joint.js"></script>
<script src="<%= BASE_URL %>js/libs/graphlib.core.js"></script>
<script src="<%= BASE_URL %>js/libs/dagre.js"></script>
<script src="<%= BASE_URL %>js/libs/directed-graph.js"></script>
```
- 验证是否引入成功：在上一步添加的代码后加入以下代码，运行项目，打开控制台查看打印内容，打印值不为undefined即表示引入成功。
```html
<script>
console.log('window.graphlib:', window.graphlib)
console.log('window.dagre:', window.dagre)
console.log('window.joint:', window.joint)
</script>
```
## 使用
```js
# 全局引入 main.js
import FtaModel from 'fta-model'
Vue.use(FtaModel)
# 局部引入 page.vue
import { FtaModel } from 'fta-model'
export default {
components: { FtaModel }
}
```
```vue
# page.vue
# 注意：FtaModel组件或者其父元素需要设置宽高，否则无法显示
<fta-model :data="graphData" style="width: 800px; height: 600px" />
```
## 属性
| 属性名 | 类型 | 默认值 | 可选值 | 说明 |
| ------------- | -------- | ------ | ------ | ----------------------------------------------------------- |
| data | array | [] | - | 故障模型数据（树状），数据结构参见[data数据项](#data数据项) |
| showCaseState | boolean | false | - | 显示用例配置状态（黑色内边框） |
| caseStateFunc | function | null | - | 用例配置状态判断方法（不传则使用内置判断逻辑） |
### data数据项
| 属性名 | 类型 | 值范围 | 说明 |
| ------------- | ------ | ------ | ------------------------------------------ |
| parentId | string | - | 父节点id，为0标识根节点 |
| nodeId | string | - | 节点id |
| nodeType | string | H/I/L | 节点类型，H-根节点，I-中间节点，L-叶子节点 |
| faultName | string | - | 节点名称 |
| subsetLogic | string | AND/OR | 子集组合逻辑，AND-与，OR-或 |
| children | array | - | 子集 |
| caseCount | array | - | 节点绑定用例数量 |
| terminalCount | array | - | 适配终端数量 |
## 事件
| 事件名 | 参数 | 说明 |
| ----------- | ---------------- | ---------------------------------------------------------------------------- |
| ready | - | 渲染完毕，只触发一次，此时可通过refs获取实例 |
| render-done | - | 更新渲染完毕，不要在该事件回调中调用更改节点的相关方法，否则会无限触发该事件 |
| node-click | {nodeId,nodeRaw} | 节点点击时触发事件（点击空白处也会触发，相应参数为空） |
## 方法
| 方法名 | 参数 | 说明 |
| --------------- | ------- | ------------------------------------------ |
| setHighlight | nodeId | 高亮节点及其子节点，只能存在一个高亮的分支 |
| removeHighlight | - | 移除高亮 |
| centerElement | nodeId | 节点居中 |
| setDiagnose | nodeIds | 设置诊断节点 |
| removeDiagnose | nodeIds | 移除诊断节点，nodeIds可不传，默认移除所有 |
| setFault | nodeIds | 设置故障节点 |
| removeFault | nodeIds | 移除故障节点，nodeIds可不传，默认移除所有 |
| setGray | nodeIds | 设置灰色节点 |
| removeGray | nodeIds | 移除灰色节点，nodeIds可不传，默认移除所有 |
## 示例
1. 基础样式

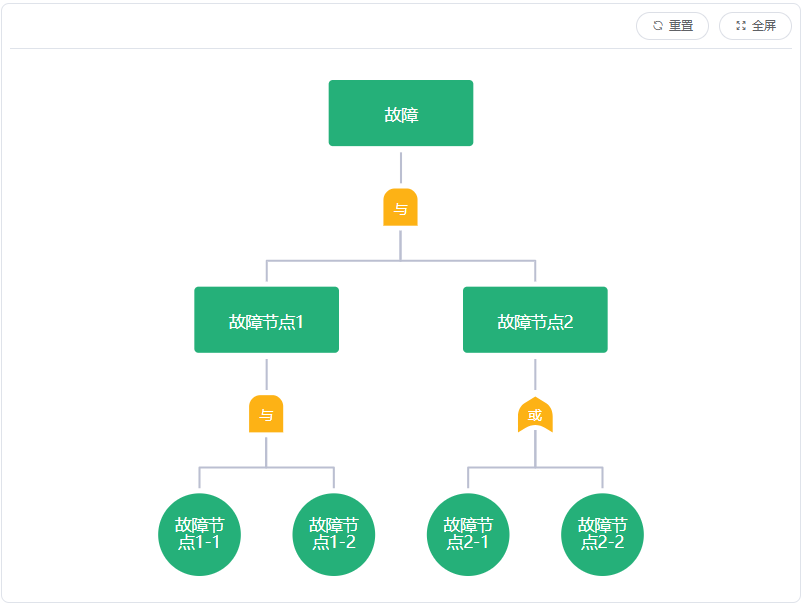

- 默认

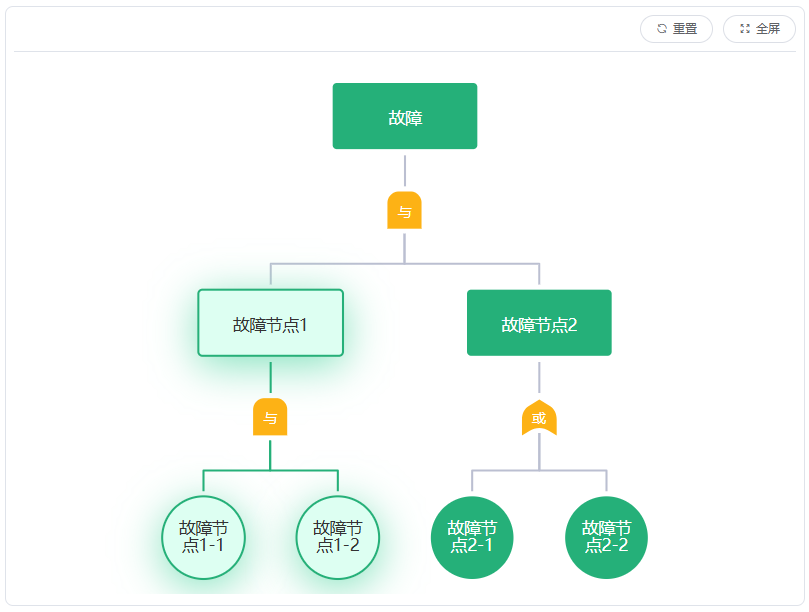

- 高亮
2. 诊断样式

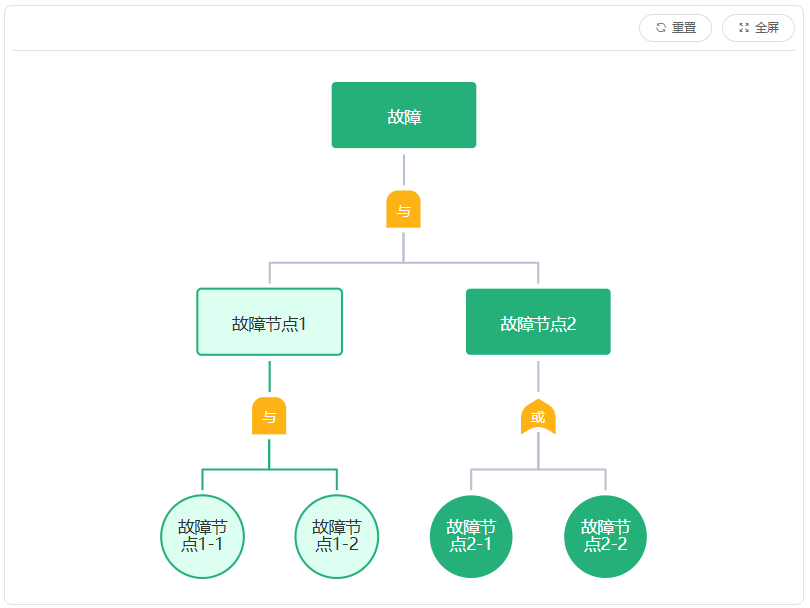

- 默认

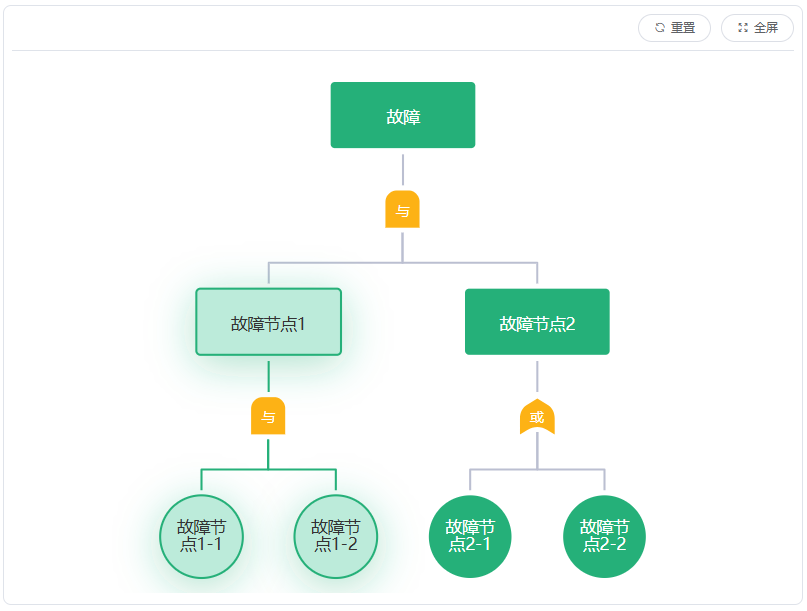

- 高亮
3. 故障样式

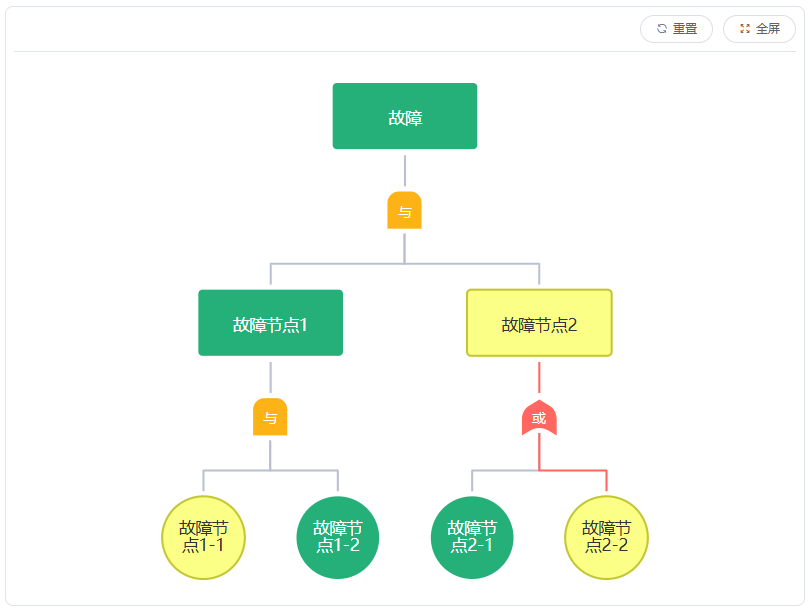

- 默认

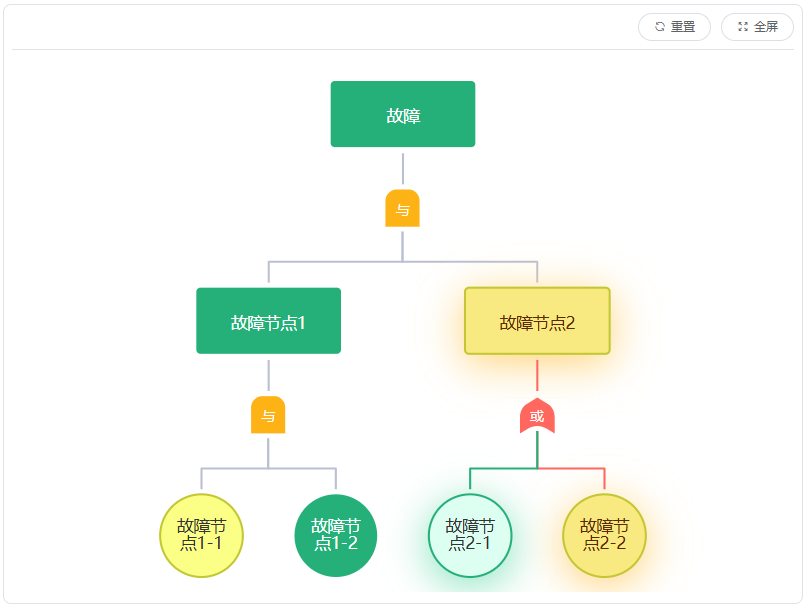

- 高亮

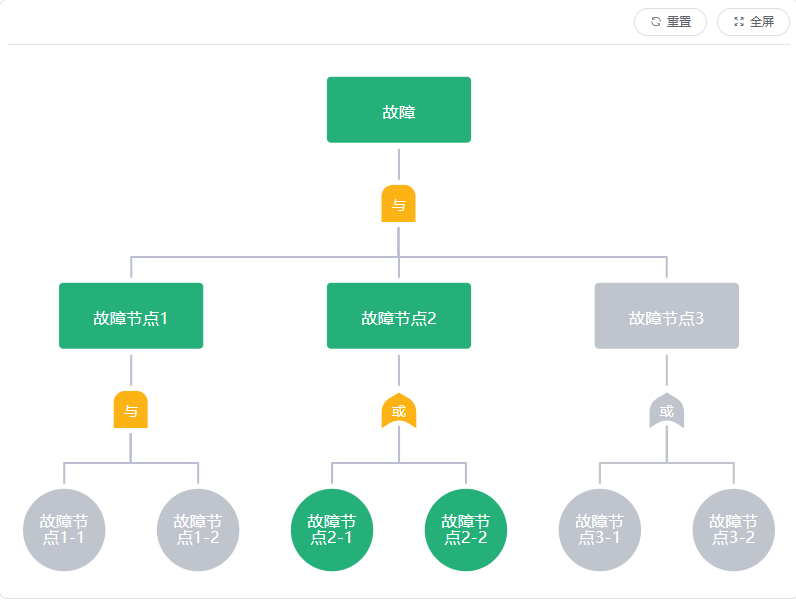

4. 灰色样式

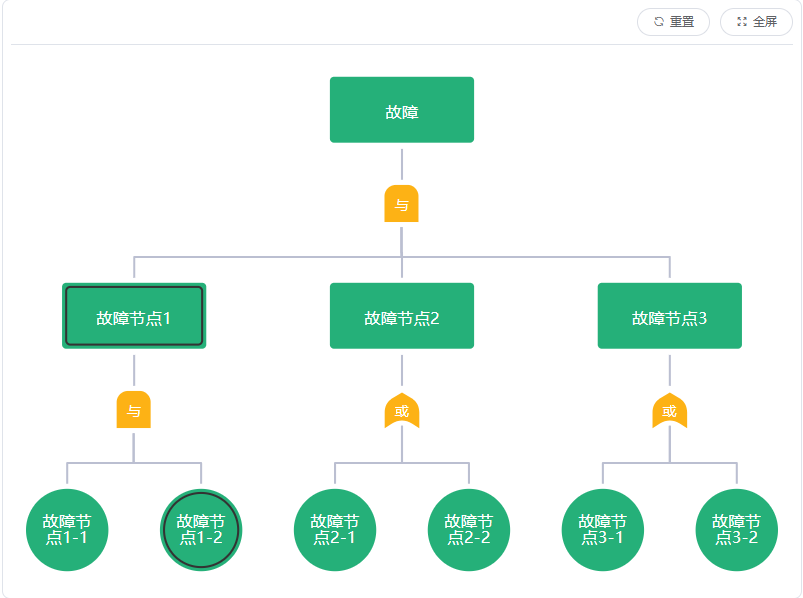

5. 显示用例配置状态
